產品名稱:

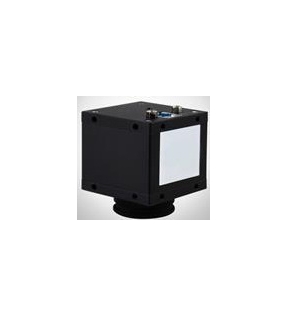

工業相機K500 CCD
產品規格:

工業相機 K500技術參數
傳感器型號 MT9P006
SENSOR尺寸 1 / 2.5“CMOS彩色
有效像素 2592H×1944V(5M)
分辨率和幀率 2592×1944:14 fps
  1920×1080(ROI):30 fps
  1024×768(ROI):62 fps
  1280×960(SUM):34 fps
  任意尺寸ROI
像元尺寸 2.2μm×2.2μm
掃描方式 逐行掃描
快門類型 電子滾動快門(ROLLING SHUTTER)
曝光時間* 0.509ms〜3000ms
圖像數據格式*  8位/ 10位/ 12位可選
靈敏度* 1.76V /勒克斯·秒(550納米)
信噪比 38.5分貝
動態範圍 67.7分貝
曝光控制 自動/手動/區域曝光
白平衡 手動白平衡/一次白平衡/區域白平衡/自動白平衡
產品ID 用戶自定義
拍照支持格式 RAW,BMP,JPG,PNG
可編程控制 GAMMA,對比度,RGB增益,飽和度,黑平衡,銳度,降噪,3D降噪
支持系統  Windows XP(32/64位); Win7(32/64位),Win8(32/64位),Win10(64位)
支持軟件接口 TWAIN,DirectShow的
數據接口 USB3.0 5Gbps
產品指示 LED上電和待機常亮,工作閃爍
功耗 小於1.5W
產品供電 USB5V供電(無外部供電電路)
工作溫度 0℃〜45℃
存儲溫度 -20℃〜60℃
工作濕度 10%-90%RH(無凝結)
存儲濕度 10%-60%RH
鏡頭接口 C / CS接口
外觀尺寸 44 * 44 *39毫米
模組尺寸 39 *39毫米
產品重量 約121克

关于显微镜的放大倍数,有两种计算方法

第一:光学放大倍数。光学放大是指我们从显微镜目镜中观测到物体被放大后的效果,这个放大我们成为光学放大倍数。光学放大倍数的计算方式比较简单,即物镜倍率*目镜倍率。举个例子:体视显微镜的放大倍数计算,连续变倍0.7-4.5的话,目镜10倍的情况下,这台显微镜的放大倍数为7-45倍;像金相、生物的计算则更为简单,物镜通常有4倍、5倍、10倍、20倍、40倍、50倍、60倍、80倍和100倍,另外目镜有10倍、16倍、20倍不等,只要将下面观察物体时用到的物镜倍数*目镜的放大倍数(10X),即可得出总放大倍数。

第二:数码放大倍数。数码放大通常指外接设备成像后物体的放大倍数,目前市场上较多的三目显微镜,通过CCD设备连接至电脑,液晶显示器或者电视机等设备进行成像观察,减轻眼睛的疲劳程度,同时也便于与他人分享。但是连接设备后物体被放大了多少倍呢?现在小编给大家推荐两种方法去计算这个数码放大具体的倍数。

(1) 第一种情况,如果您对被观察物体的实际大小有精确地数据时,小编建议您这么计算。现假如

  物体大小为0.002mm(2微米),这时成像在显示器上后,你可以拿尺子测量成像后物体的长度,如

  果为2mm,那么这时物体就是被放大了1000倍,以此类推。

  将物体被放大后的尺寸/物体的实际大小=物体的实际被放大倍数。

(2) 第二种情况,如果您对物体大小没有清晰的概念,则用第一种方式无法计算。那么小编给您推荐另一个计算公式来计算实际的放大倍数。

数码放大倍数=物镜倍数*{25.4*屏幕尺寸(英寸)/CCD对角线的长度}*连接环的放大倍数

这个公式怎么理解:

1:物镜倍数指的是您现在使用的显微镜的物镜镜头的倍数,如20倍;

2:连接环的放大倍数:指的是三目接口的放大倍数,通常为1倍,也有0.35,0.5倍的;

3:25.4*屏幕尺寸(19寸):这个是把屏幕尺寸换算成mm,1英寸=25.4mm;

4:CCD对角线的长度:指的是CCD的芯片尺寸,常有的是1/3英寸;1/2英寸;2/3英寸的,相对应的长度分别为6mm;8mm;11mm,这个是行业内统一规范的;

希望看完上面的介绍您已经有所了解了,那么最后我们来做一道题,假如您现在用一台金相显微镜观察电路板的焊锡,物镜为20倍,目镜为10倍,三目接口为1倍接口,CCD的对角线为1/3英寸的,另外外接一个19寸的显示器成像,请计算这个情况下显微镜的光学放大倍数和数码放大倍数分别是多少?

计算:光学放大:物镜倍数*目镜倍数即20*10=200倍

数码放大=物镜倍数**连接环的放大倍数即20**1=1608.67倍
