*通電MV電纜識別*
它通過從現場網絡中吸收能量，通過連接MV / LV變壓器的LV側的負載，以及檢測在變壓器的MV側產生的電流來工作。

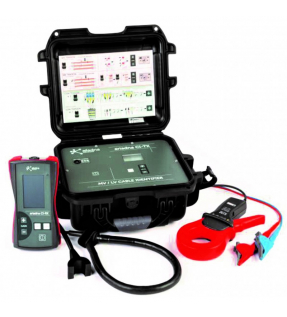

所述ARIADNA CI-TX單元充當所述信號發射器從電網匯能量，產生編碼的電流脈衝，並且ARIADNA CI-RX單元作為數字調諧接收機，其檢測它們。

*通電低壓電纜識別*
以類似於MV帶電電纜識別的方式，可以通過從網絡吸收電流來識別LV通電電纜。
CI-TX發射器連接在LV電纜的端側以進行識別。當打開時，它開始從網絡吸收電流脈衝，這些脈衝從注入點流向供給它的低壓變壓器。使用CI-RX單元，可以在任何可接近的位置識別LV電纜路徑，例如檢修孔，母線等。

*斷電的MV和LV電纜識別*
通過極化頻率信號 注入和檢測，可以確定地識別斷電的電纜。與帶電電纜識別不同，產生識別信號所需的能量來自Ariadna CI-TX的可充電鋰離子電池，而不是來自電網。
有兩種方法可以通過直接連接或使用環形電感鉗在電纜上註入信號。然後通過測量產生的信號的幅度和極性來識別電纜。
技術規格：

	主機 CI-TX	接收器 CI-RX
尺寸（mm）	34,3 x 32,7 x 15,7	12 x 22 x 6,5
重量（kg）	3公斤	0.75公斤
保護等級	IP65	IP54
顯示	單色160 x 100	彩色TFT 240 x 400
可充電電池	8.4 V 6.6 Ah Li離子	4 x 1,5 V AA
電池充電器輸入	100-240 VAC 50/60 Hz	-
電池充電器輸出	12 V DC 2 A.	-
汽車打火機充電器	對	-
工作溫度（ºC）	-10到55



通電電纜
信號類型	電流脈衝	主動信號分析（fromTX）	放大和極性
注入信號幅度	160/80一個高峰	被動電流測量	50/60 Hz RMS
MAX。網絡電壓	480 Vac（FF） 300 Vac（FN）	最大。網絡電流（50/60 Hz）	1800 A.
操作時間	> 24小時	最大電纜長度	> 10公里

斷電電纜
信號類型	目前的經濟性	主動信號分析 （來自TX）	幅度和極性
有功信號功率	10瓦	最大電纜長度	> 20公里
操作時間	> 24小時	最大。迴路電阻	1000
