~購買前建議請先來電詢問，避免庫存已售完~

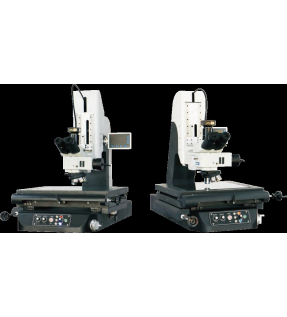

IMI-MM300MN，特價$645000-未稅
金相影像量測儀特色:
一般影像量測儀放大會失真或影像模糊，這一款則有精度高/倍率高等特點，倍數高時，可以聚焦於工件點，適合細微之工件
IMI-MM金相系列影像量測儀，是一款全花崗石結構設計的金相顯微鏡結合精密機械、電子、智控及光學測量系統於一體的微觀影像量測之光學設備
可廣泛應用於精密機械、電子、光學等精密零組件、半導體、晶圓、PCB、LCD、手機產業鏈、光電通訊、精密連接器、精密彈簧、模具、五金、滑軌、醫療器械、汽車行業、微觀元件、計量及實驗室等多種領域產品之精密微觀、檢驗與量測
*規格*
|
機台型號 |
IMI-MM300M |
IMI-MM400M |
IMI-MM500M |
||
|
量測範圍 |
300x300x150mm |
400x300x150mm |
500x400x150mm |
||
|
解析度 |
0.0005mm / 0.00002”高精度光學尺和數據顯示器 |
||||
|
量測精度 |
XY: ≦(2.5+L/200) um Z: ≦(4+L/200) um |
||||
|
主體結構 |
本體基座、XY 軸量測床台、Z 軸立柱等均為花崗石材質架構 |
||||
|
傳動系統 |
XY 軸精密交叉滾柱線性滑軌，Z 軸精密直線滑軌，三軸無牙螺桿傳動模組 |
||||
|
驅動系統 |
Z 軸AC 伺服馬達控速系統 |
||||
|
對焦裝置 |
Z 軸調速及1um 細分微調操 |
||||
|
金相系統 |
無限遠光學系統5X、10X、20X、50X 明暗場正像金相五孔轉換鼻輪組 |
||||
|
照明系統 |
反射及透射照明裝置，光強度可調式柯勒照明，底部白色LED 光源 |
||||
|
影像系統 |
千兆網320W 高解析彩色工業數位相機 |
||||
|
電腦系統 |
四核8G 電腦主機、WIN 10 作業系統、22”LED 液晶顯示器、滑鍵組 |
||||
|
軟體系統 |
Jingstone Metrology 2.5D 影像中英文量測軟體 |
||||
|
輸出格式 |
Word、Excel、DXF、TXT、SPC 等測量結果格式文檔匯出 |
||||
|
標準附件 |
光學倍率校正片、量測軟體光碟、加密狗、中文操作說明書 |
||||
|
另購附件 |
鋼製儀器專用桌含OA 桌面、光學校驗標準尺、100X 明暗場金相鏡頭、輔助對焦測高模組、偏光裝置、微分干涉 |
||||
|
電源 |
100V-240VAC ±10% 50-60HZ |
||||
|
機台尺寸 |
780x680x1000mm |
950x680x1100mm |
1080x880x1100mm |
||
|
機台重量 |
180kg |
250kg |
300kg |
||
|
最大荷重 |
40kg |
50kg |
60kg |
||
|
操作環境 |
溫度-10°C~40°C 濕度< 70%RH 量測最佳溫度和濕度18°C~22°C / 45%~65%RH |
||||
