產品名稱：

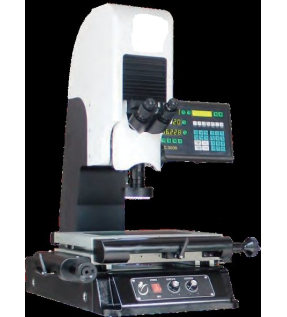

IMI-TM系列工顯影像量測儀
產品規格：
~購買前建議請先來電詢問，避免庫存已售完~
MI-TM200M，特價$226000-未稅
工顯影像量測儀特色:
工顯+影像量測儀功能一般量測儀只能看到平面，這台因為有加目鏡，除影像量測還可看到立體影像。
IMI-TM工具顯微鏡系列影像量測儀，是一款全機花崗石結構設計的工具顯微鏡功能結合影像量測儀系統於一體之精密光學量測儀器。
適用於精密工業，如模具、治具、工具、螺絲、齒輪、汽機車、鐘錶、機械、航空、電子、半導體、橡塑膠、自動車床加工、精密彈簧等等工業製造，設計開發，品管檢驗與學術教育機構量測技術培訓及研究發展。
*規格*
|
機台型號 |
IMI-TM200M |
IMI-TM300M |
|
量測範圍 |
200*100*150mm |
300*200*150mm |
|
解析度 |
0.001mm/0.00005" 光學尺和數據顯示器 |
|
|
量測精度 |
XY: ≦(3+L/200) um Z: ≦(4+L/200) um |
|
|
主體結構 |
本體基座、XY 軸量測床台、Z 軸懸臂式立柱，三軸均為花崗石材質 |
|
|
傳動系統 |
XY 軸精密交叉滾柱線性滑軌和無牙螺桿傳動組 |
|
|
對焦裝置 |
Z 軸傳動模組手輪調整影像焦距 |
|
|
光學系統 |
10X 雙目折疊式瞳孔目鏡，1.0~6.5X 定格連續變倍光學鏡頭 |
|
|
影像系統 |
130W 千兆網高解析彩色數位相機 |
|
|
照明系統 |
高亮度可調式 LED 表面和透射平行光源 |
|
|
電腦系統 |
雙核心電腦、21.5" LCD 顯示器、鍵盤、滑鼠 |
|
|
軟體系統 |
Jingstone Metrology 2.5D 影像中英文量測軟體 |
|
|
輸出格式 |
Word、Excel、DXF、TXT、SPC 等測量結果格式文檔匯出 |
|
|
標準附件 |
光學倍率校正片、量測軟體光碟、加密狗、中文操作說明書 |
|
|
另購附件 |
鋼製儀器專用桌含 OA 桌面、光學校驗標準尺 |
|
