產品名稱:

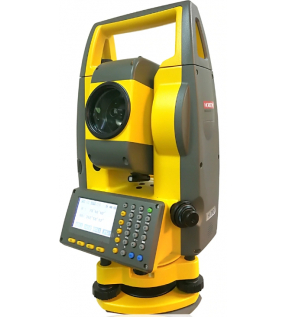

Horizo​​n H70系列免菱鏡全站儀
產品規格:

~購買前建議先來電詢問~

*特點*
1.帶有全背景照明的寬屏LCD面板可確保輕鬆查看所有屏幕數據。重新設計的鍵盤面板具有符合人體工程學的按鈕和用戶定義的快捷鍵,可確保操作簡便。
2.內置SD卡接口,方便輕鬆地進行數據傳輸,並便於大數據存儲
3.內置USBRS-232接口
4.500m無反射範圍
5.升級的自動溫度 H70中的壓力和壓力傳感器
6. H70中使用的雙補償器,確保增加的操作穩定性
7.當前可選擇的語言顯示包括英語,葡萄牙語,德語和中文。顯示語言可定制
8.圖形點在H70中用線繪製並顯示,可以在儀器屏幕上平面查看被測點。
9.全新升級的EDM
10.新型可充電鋰離子電池

*規格*



H72

H73

H75

類型

紅外/無反射鏡

雷射等級

可見雷射:III a(3R)(無反射器)/ II(2)(棱鏡,後向目標)

望遠鏡

全途,同軸瞄準鏡和測距光學系統。
圖片:直立。放大倍率30倍。
物鏡孔徑:45mm(EDM50mm)
分辨力:3英寸。視場:1º30′
最小聚焦:1.2m,標準玻璃:印有標記。
十字線照明:5個亮度等級

角度測量

光電絕對值編碼器掃描。雙方都採用直徑檢測

顯示分辨率

2”/ 5”可選

精度

提供2”, 3”5”

測量距離

雷射類型:0.670μm,基本頻率:60MHz,同軸EDM,雷射光斑:7 x 14mm / 20m

測量單位

可選米/英尺

使用測量範圍

a.單一單棱鏡

5000m(1”2”3”)/ 4500m(5”)* 1

b.三棱鏡

6000m(1”2”3”)/ 5500m(5”)

c.迷你棱鏡(25.4mm

1500m(1",2" and 3")/ 1000m (5”)

d. HORIZON復古目標

1200m (1",2" and 3")/ 1000m (5”)

e.無反射器(遠距離)

900m(1",2" and 3")/500m (5")

f.無反射器(標準範圍)

500m*3

g.顯示分辨率

1mm

測距精度



a.帶棱鏡的精細模式

2mm + 2ppm x D (1",2" and 3")/ 3mm + 2ppm x D (5”)* 4

b.棱鏡跟踪模式

3mm + 2ppm x D (1",2" and 3")/ 4mm + 2ppm x D (5”)

c.無反射器模式(LR/SR)

3mm + 2ppm x D/ 5mm + 2ppm x D (1",2” and 3”) / 5mm + 2ppm x D/ 7mm + 2ppm X D (5”)

測量時間

a.帶棱鏡的精細模式

1.2s(1”2”3”)/ 1.4s(5”)

b.棱鏡跟踪模式

1s(初始)0.9s(重複)(1”2”3”)1.2s(初始)1s(重複)(5”)

c.無反射器模式(LR/SR)

0.6s(初始)0.4s(重複)(1“2”3”)/ 0.8s(初始)0.4(重複)(5”)

水平氣泡靈敏度

平板樣品瓶:30英寸/ 2毫米,小瓶8英寸/ 2毫米

補償器

系統

液晶電子檢測類型,校正範圍3英寸

類型

雙軸補償器

圖形計劃顯示



LCD圖形化測量計劃顯示系統的測量值,點線和多邊形。放大,縮小,平移功能

一般

顯示器和鍵盤

字母數字/點矩陣LCD /使用白色背光的全屏照明/ 28/雙鍵盤

數據存儲與傳輸

SD卡,RS232USB可選。使用SD100000

機載軟件程序

REMMLM2D / 3D區域,點對線,佈局,後方交會,偏移,Z坐標,體積計算,道路設計,COGO(行人e,線,弧,點相交,反),導線遍歷(計算,調整和平衡)

雷射點

三角型

優質結構,防塵防水,可拆卸3針強制凹槽

垂線型

在光學對中器之間選擇:直立圖像放大3倍,聚焦範圍:0.3m,視場或雷射對中器(II類雷射)

電池和充電器

鎳氫電池,6V ​​DC,工作時間8小時(連續)16小時(休眠),帶電源線的快速電池充電器,可選的外部電池(24小時連續運行時間)

工作溫度

-20 +50

傳感器和校正

自動感應和校正。折射和地球曲率校正:可選K = 0.14 / 0.02

尺寸及重量

200 x 180 x 350mm, 5.8kg

標準配件

便攜包,防雨罩,傳輸電纜(USBRS232c),鉛錘,備用電池,帶電源線的充電器,1GB SD卡,手冊,目標板,HLink數據傳輸軟件

IP 防護

IP54
