*描述*

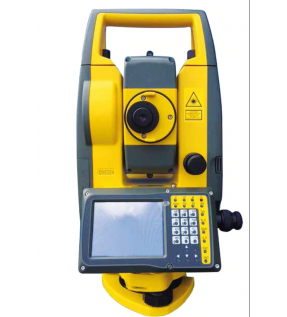

H9系列是H7的老大哥，它配備了彩色觸摸屏界面以及500m無反射範圍。H9A系列全站儀是對已經建立的H9系列和HTS-580AGX系列的改進。H9A配備了更大的彩色觸摸屏，H9中使用的熟悉的基於用戶圖標的界面，並擴展了內部存儲器，可在板上保存比以前更多的程序。
H9A還配備了Bluetooth™接口，用於連接PDA和其他兼容設備。該界面旨在簡化易用性和直觀的用戶導航。該儀器還為需要它的用戶提供500m的標準無反射器測量範圍。H9A現在在側面板上有一個快速EDM測量按鈕，並由可充電鋰電池供電。
*功能一覽*
1.雙軸補償
2.絕對編碼
3.提供精度2、3或5秒
4.更大和改進的帶觸摸筆和插槽的彩色LCD觸摸屏
5.新的用戶友好型用戶環境
6.標準500m無反射範圍
7.擴展板載內存
8.改進的程序，以提高用戶的靈活性和效率
9. RS232，USB和Bluetooth™通信接口
10.自動溫度和壓力傳感器
11.在同一儀器上集成COGO /導線和路測軟件
12.側面板上的新EDM快速測量按鈕
13.新型可充電鋰電池
*規格*
|
|
H92A |
H93A |
H95A |
|
成像 |
正像 |
||
|
鏡頭倍率 |
30x |
||
|
物鏡有效徑 |
45mm EDM:50mm |
||
|
解析力 |
3” |
||
|
視 野 |
1°30’ |
||
|
最小調焦距離 |
1.3m |
||
|
鏡 長 |
152mm |
||
|
角度測量 |
|||
|
編碼器類型 |
絕對編碼 |
||
|
圓盤直徑 |
79mm |
||
|
最低讀數 |
1”/5” |
||
|
檢測方式 |
H:雙 V:雙 |
||
|
測量單位 |
Degrees/Gons/Mil |
||
|
測角精度 |
2” |
3” |
5” |
|
測量距離 |
|||
|
單棱鏡 |
3000m |
||
|
三棱鏡 |
5000m |
||
|
反光板 |
800m |
||
|
無反射範圍 |
500m |
||
|
測量單位 |
米/英尺 |
||
|
準確性 |
±（2 + 2x10-6.d）mm帶棱鏡 ±（3 + 2x10-6.d）mm無反射鏡 |
||
|
測量時間 |
單次精細測量:0.7s,跟踪:0.7s /測量 |
||
|
波長 |
685nm |
||
|
大氣溫度/壓力校正 |
自動感應 |
||
|
大氣折射和地球曲率校正 |
自動校正k = 0.14 / 0.20 |
||
|
反射鏡常數校正 |
自動 |
||
|
水平氣泡 |
|||
|
圓氣泡 |
8’/2mm |
||
|
管氣泡 |
30”/2mm |
||
|
補償器 |
|||
|
系統 |
雙軸光電檢測 |
||
|
補償範圍 |
±4’ |
||
|
分辨力 |
1” |
||
|
鉛錘 |
|||
|
類型 |
光學或雷射 |
||
|
成像 |
正像 |
||
|
放大 |
3倍 |
||
|
對焦範圍 |
0.3m〜∞ |
||
|
視場 |
5度 |
||
|
一般 |
|||
|
顯示 |
大型液晶顯示屏，彩色圖形，觸控屏 |
||
|
鍵盤 |
3.6英寸LCD，290 X 220 dpi觸控屏 |
||
|
EDM觸發鍵 |
側面板上的快速測量鍵 |
||
|
輸入模式 |
|||
|
方式 |
字母數字鍵盤，觸控屏，帶手寫筆 |
||
|
數據傳輸 |
|||
|
可用介面 |
RS-232，USB，藍牙™ |
||
|
數據存儲 |
|||
|
內部儲存器 |
> 10,000點或> 20,000坐標 |
||
|
SD卡 |
可支援 |
||
|
電池 |
|||
|
類型 |
可充電鋰電池 |
||
|
工作時間 |
9小時 |
||
|
電壓 |
6V DC |
||
|
工作溫度 |
-20℃〜 +50℃ |
||
|
尺寸及重量 |
|||
|
尺寸 |
220 X 150 X 340mm |
||
|
重量 |
5.2kg |
||
|
IP 防護 |
IP55 |
||
