~影片教學介紹~
1.水平角歸零
https://www.youtube.com/watch?v=m072WhlHVp0&feature=youtu.be
2.星號鍵,儀器參數設定與測距模式切換
https://www.youtube.com/watch?v=Uou3J_T8Y2Y&feature=youtu.be
3.座標放樣輸入模式
https://www.youtube.com/watch?v=h6-1IVzwIb0&feature=youtu.be
4.菜單,進入其他各種測量功能
https://www.youtube.com/watch?v=PEqmB5sJzQs&feature=youtu.be
5.雷射光導引開啟及關閉
https://www.youtube.com/watch?v=aTxcS3hSHm8&feature=youtu.be
6.雷射對心開啟及關閉
https://www.youtube.com/watch?v=yo02X0zqhLQ&feature=youtu.be

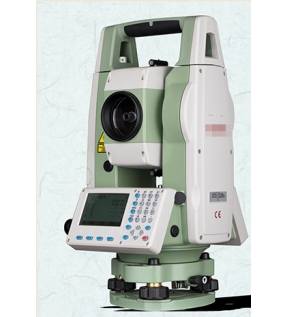

一般工程測量最容易上手的全站儀
免棱镜测程1000m，單棱镜5000m，测距精度±（2mm+2*10-6·D）。
精選簡化的测量程序，IP55级防固的堅毅機身，为工程测量量身設計。
绝對编碼测角、雷射免棱镜测距，保證测量的速度與精度。
全新升级测距頭更快更稳定, 可直接輸出dat格式數據,選配大壩测量测量程序。
|
儀器型号 |
STS-722R10L |
STS-722R10LB |
||
|
距離測量(有合作目標) |
||||
|
測程 |
單棱镜 |
5000m |
||
|
反射片 |
1000m |
|||
|
精度 |
±（2mm+2*10-6·D） |
|||
|
测量时間 |
精测0.3秒，跟踪0.1秒 |
|||
|
免棱镜距离测量（無合作目标） |
||||
|
測程 |
柯达灰（90%反射率） |
1000m |
||
|
精度 |
±（3mm+2*10-6·D） |
|||
|
測量時間 |
精測0.3秒，跟踪0.1秒 |
|||
|
測距雷射類型 |
二類雷射 |
|||
|
角度测量 |
||||
|
測角方式 |
絕對編碼測角技術 |
|||
|
碼盤直徑 |
79mm |
|||
|
最小讀數 |
0.5″/1″/5″/10″可選 |
|||
|
精度 |
2″ |
|||
|
探測方式 |
水平盤：對徑 |
|||
|
垂直盤：對徑 |
||||
|
望遠镜 |
||||
|
成像 |
正像 |
|||
|
镜筒長度 |
154mm |
|||
|
物镜有效孔徑 |
望远：Φ45mm |
|||
|
测距：Φ50mm |
||||
|
放大倍率 |
30X |
|||
|
视場角 |
1°30′ |
|||
|
分辨率 |
3″ |
|||
|
最小對焦距离 |
1m |
|||
|
数據通訊及傳输 |
||||
|
儀器自带内存 |
50m（大约能储存40萬個點） |
|||
|
SD卡存储 |
支持外擴32G |
|||
|
藍牙 |
標准Bluetooth Ⅱ |
|||
|
USB |
多模式USB功能：OTG功能、同步傳输、映射存储。USB（数據傳输模式+讀卡器模式） |
|||
|
系统综合参数 |
||||
|
氣象修正 |
输入参数自動改正 |
|||
|
大氣折光和地球曲率改正 |
输入参数自動改正 |
|||
|
棱镜常数修正 |
输入参数自動改正 |
|||
|
平均测量次数 |
可選取2～5次的平均值 |
|||
|
自動垂直補償器 |
||||
|
系统 |
双轴液体光电式电子補償器 |
|||
|
工作範圍 |
±4′ |
|||
|
精度 |
1″ |
|||
|
整平方式 |
物理氣泡、電子氣泡 |
|||
|
水準器 |
||||
|
管水準器 |
30″/2mm |
|||
|
圆水準器 |
8′/2mm |
|||
|
對中器 |
||||
|
雷射對中器 |
竖轴可视一體式雷射，雷射亮度，2级可調 |
|||
|
放大倍率 |
3x |
|||
|
調焦範圍 |
0.5m~∞ |
|||
|
视場角 |
5° |
|||
|
顯示部分 |
||||
|
屏幕類型 |
双面 |
|||
|
屏幕尺寸 |
8行数據顯示，数字键+子母键 |
|||
|
数字顯示 |
最大：99999999.999 最小0.1mm |
|||
|
電池 |
||||
|
電源 |
可充鋰电池 |
|||
|
電壓 |
3100mA/直流7.2V |
|||
|
连續工作时間 |
10小时 |
|||
|
尺寸及重量 |
||||
|
尺寸 |
200mm×170mm×350mm |
|||
|
重量 |
5.5kg |
|||
|
環境性能 |
||||
|
防水防塵 |
IP55 |
|||
|
工作温度 |
-20℃~60℃ |
|||
|
存储温度 |
-30℃~70℃ |
|||
