產品名稱:

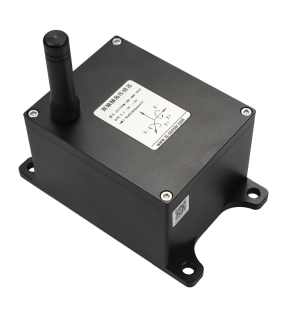

NB-IOT高精度傾角感測器(ZCT330M-LWP-ANx-YKxx)
產品規格:
NB-IoT 無線傾斜感測器,新的NB TM 增加了以下功能
1.新增外部電源開/關按鈕
2.確保螺絲不會脫落的機制
3.新增記憶卡,原始資料不會遺失
4.最新 NB-IoT 技術確保最佳訊號質量

*產品概述*
ZCT330M-LWP-ANx-Yxx基於NB-IoT 無線網路的高精度雙軸傾角感測器,金屬外殼,最大測量範圍±30度,具有警報功能,CTIOT 協定(基於中國電信平台) MQTT 協定(可連接Onenet 平台)以及COAP 協定可選,預設採用CTIOT 協定(基於中國電信平台)。可廣泛應用於建築、地質勘查、市政、通訊、熱力、水務、電力等產業。

*外殼尺寸*

外殼尺寸
*工作狀態*
工作狀態圖示

*規格*

項目

測試條件

最小值

典型值

最大值

單位

電源電壓

電池供電(3.6VC型鋰業電池*帶脈充電容)

2.7

3.6

3.8

V(DC)

靜態工作電流(待機)

布防



210

220

uA

撒防

5

10

峰值電流





300

1000

mA

工作溫度範圍



-40



+85

存儲溫度範圍*

不含電池

-40



30

含電池

25

*除非特別註明,以下均為室溫(25℃)環境下的典型值
1.鋰業電池不可充電,否則會有爆炸危險!電池沒電時,請及時更換電池,禁止給電池充電!
2.電池在該溫度範圍內存儲1年,年自放電率低於3%,超逾該問度範圍自放電率將高於該值。

項目

測試條件

最小值

典型值

最大值

單位

測試範圍

雙軸

-30



30

°

分辨力*





0.001



°

準確度

-15°~+15°



±0.005

±0.001

°

-30°~+30°

±0.01

±0.002

零點溫度飄移

-40℃~+85℃



±0.001



° / ℃



±0.0065

°

零點偏差





±0.05



°

心跳時間間隔*



60

86400(默認)

131071

警報角度

XY軸一致



3



°

警報準確度*

-5°~+5°



±0.01

±0.03

°

-15°~+15°

±0.03

±0.1

°

-30°~+30°

±0.1

±0.3

°

警報延遲時間*



0.3

2(默認)

25.5

電池工作時間*





6



防護等級

帶殼



IP67





重量

平裝

463

483

503

G

豎裝

446

466

486

G

1.分辨力是指器件所能分辨的最小輸入角度。
2.指設備週期性給服務器上船數據的間隔時間。
3.指產品觸發警報時的角度誤差。比如警報角度為3°,警報準確度為0.03°,則產品XY任意軸角度小於2.97°不會觸發警報,楚瑜2.97°~3.03°可能觸發警報,大於3.03°一定觸發警報。
4.觸發產品警報而持續傾斜超過警報角度的時間。
5.在環境溫度25℃情況下,按照1節電池容量19000mAh,電池損耗係數0.7以及心跳頻率為24小時計算,發送一次數據的平居發送電流=31mA,發送一次時間=22秒,T=19000*0.7/27/365/{{0.22*(24-22/3600)+31*22/3600/24}=6

(5t)
